描述：

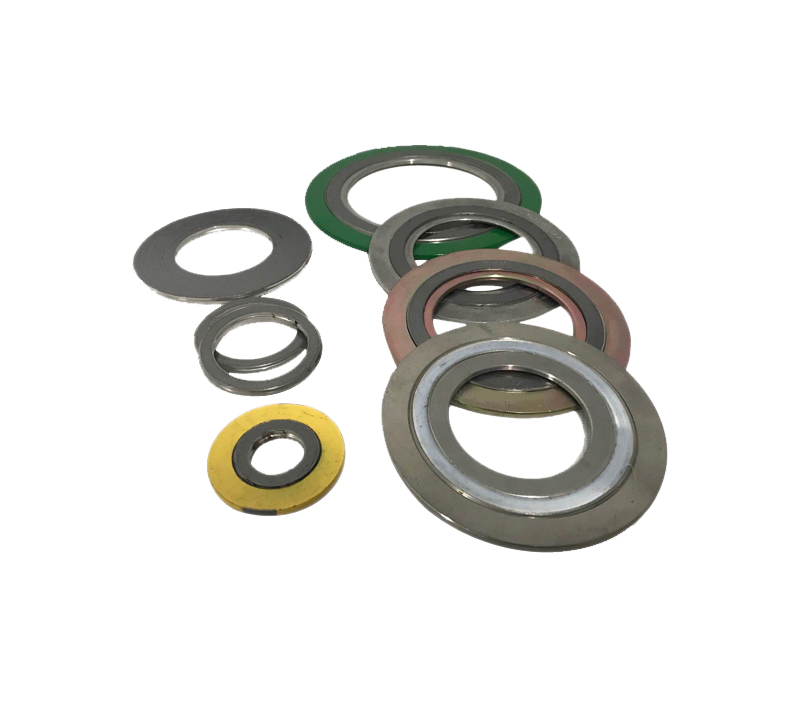

通常采用優質SUS304、SUS316（"V”形或“W”形）等不銹鋼纏繞帶與石墨、聚四氟乙烯、石棉、無石棉、云母、陶瓷、蛭石等軟性材料相互交替重迭螺旋纏繞而成，在開始及未端用點焊方式將金屬帶固定，帶內外環金屬維繞墊片特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。

應用

石油、化工、冶金、電力、船舶、燃?xì)狻⒑四?、航天、紡織、醫藥、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處?kù)o密封部位。

標準

ASME，JIS，DIN，EN，GB，尺寸要求。

結構

1.金屬帶：加工后的金屬帶具有良好的彈性和回復性，可提供足夠的拉伸強度。
2.填料：這部分是墊片的主體，在不同的條件下使用不同的材料
3.定心環：定心環不與所容納的流體直接接觸，通常由碳鋼和電鍍鋼板制成，或涂有油漆以防腐蝕，也可根據要求提供其他材料。
4.內圈：內圈用于避免在高壓條件下因高座壓引起的過度壓縮，也用于減少法蘭區域的湍流，通常由與墊片金屬條相同的材料制成。

型式

型號	型式	截面	適用法蘭
SG-G1100A	基本型金屬纏繞墊片		槜槽法蘭
SG-G1100B	帶內環金屬纏繞墊片		凸凹法蘭
SG-G1100C	帶外環金屬纏繞墊片		全平面和突面法蘭
SG-G1100D	帶內外環金屬纏繞墊片

填充材料選擇:

金屬材質選擇:

性能：

纏繞式墊片壓縮性能，回彈性能良好，具有多道密封和一定的自緊功能，對于法蘭壓緊面的表面缺陷不太敏感，不粘結法蘭密封表面，可部分消除壓力.溫度變化和機械振動的影響；能在高溫.低溫.高真空.沖擊振動等循環交變的各種苛刻條件下，保持其優良的密封性能。
